玻璃鋼防腐施工材料要求及作業(yè)條件

玻璃鋼防腐施工原料必須選有出廠合格證，并在玻璃鋼防腐施工前抽檢合格的材料。環(huán)氧樹脂為淡黃色至棕黃色粘稠透明液體E-44環(huán)氧值,當(dāng)量/100g041-04 軟化點(diǎn)12-20℃。環(huán)氧樹脂固化劑為T-31，外觀淺棕色透明液體，比重1.08-1.09/25℃，粘 度1.1-1.3pas。環(huán)氧稀釋劑為純糧食酒精，含水率小于1%。（具體說(shuō)明見附件1）玻璃纖 維布為中堿無(wú)捻玻璃纖維布，產(chǎn)品質(zhì)量符合GB/T18370-2001標(biāo)準(zhǔn)。無(wú)需脫蠟。（具體說(shuō)明詳見附件2）石英粉料含水率不應(yīng)大于0.5%，細(xì)度要求0.16mm孔徑篩篩余不應(yīng)大于 5%，0.09孔徑篩篩余不大于25-30%。石英砂進(jìn)工地以前應(yīng)已經(jīng)烘干，并確保達(dá)標(biāo)后方能進(jìn)入施工現(xiàn)場(chǎng)。

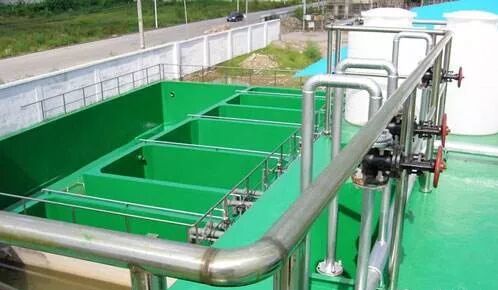

玻璃鋼防腐施工作業(yè)條件：濕度過(guò)大時(shí)要加除濕機(jī)，溫度太低時(shí)，應(yīng)采用升溫措施。玻璃鋼施工前，應(yīng)嚴(yán)格按設(shè)計(jì)要求檢查上道工序質(zhì)量，并做好施工的記錄。混凝土基層表面要求堅(jiān)固、密實(shí)、平整，不能有起殼裂紋等不合格現(xiàn)象。 水池內(nèi)部墻角及轉(zhuǎn)彎處應(yīng)抹成八字角或小圓角，且基層須干燥，在深為20mm厚度內(nèi)含水率不應(yīng)大于6%。（具體測(cè)定方法詳見附件3）表面浮土、油污等應(yīng)清理干凈，油污清洗時(shí)應(yīng)使用酒精品清洗，以免其殘留物對(duì)玻璃鋼產(chǎn)生不利影響。原材料用管道形式向作業(yè)處輸送，玻璃鋼防腐施工現(xiàn)場(chǎng)準(zhǔn)備有固定容量的配料器具。
